HPE MSA 的基礎知識

HPE MSA SAN 已成為中小型企業值得信賴的存儲解決方案。它經受住了時間的考驗，并繼續在現代 IT 存儲市場中保持強勢地位。此類陣列以合理的價格水平提供企業級功能，受到那些需要可靠存儲基礎設施但是無力承擔更大、更復雜的系統的企業的青睞。因此，有大量用戶依賴這些存儲系統來存儲和保護其關鍵數據。由于 HPE MSA SAN 的廣泛采用，熟悉其架構和常見問題是 IT 專業人員的重要能力，可以在面臨數據丟失災難時最大限度地減少停機時間并簡化數據恢復工作。

什么是 HPE MSA？

MSA（模塊化存儲陣列）是 Hewlett Packard Enterprise 設計的一系列 SAN 存儲系統，主要面向中小型企業和遠程辦公室。這些解決方案通過在小型組織可接受的價格段內提供先進的企業級功能而迅速普及。MSA SAN 的模塊化架構也已成為成長型企業的重大優勢，這使他們能夠從更簡單的配置開始，并隨著 IT 需求的增長通過添加額外的驅動器機箱來擴展存儲。

該產品線最初由 Compaq 于 2000 年代初推出。多年來，這些系統經歷了幾代，每一代都帶來了性能、容量、可靠性和功能性的增強：

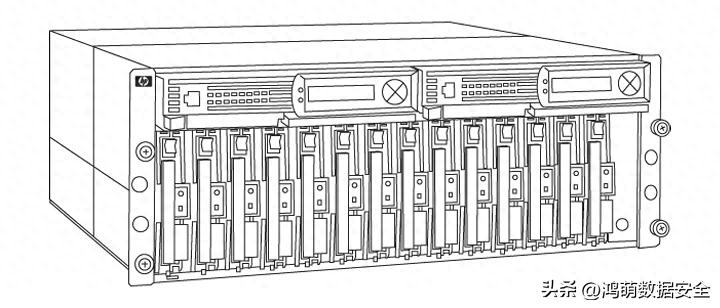

• MSA 1000 系列 – 2000 年代初至中期推出的初始 MSA 模型。它們提供了入門級存儲功能，并支持 SCSI 和光纖通道接口。與未來的 HPE MSA 產品相比，MSA 1000 系列下的技術主要是特定于供應商的，由 Compaq 內部開發。

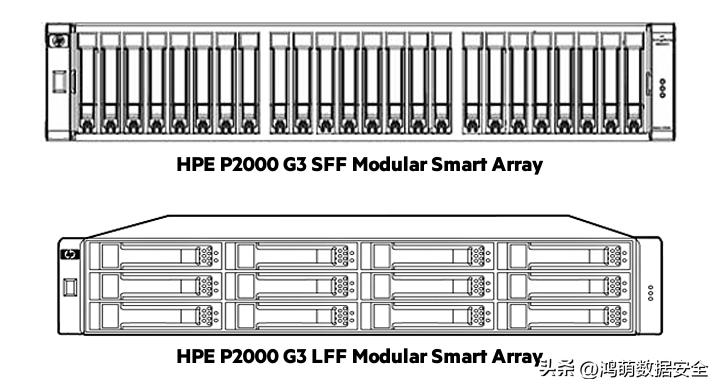

• MSA 2000 系列 – MSA 型號于 2000 年代后期被 HP 收購后推出。它們?yōu)楦呷萘康尿?qū)動器、RAID 配置、更高級的數據管理功能和 iSCSI 連接提供支持，這有助于它們集成到具有基于 IP 的網絡的環境中。該系列是第一個整合第三方供應商 DotHill Systems（自 2015 年起成為 Seagate 的一部分）的技術基礎的產品。這家原始設備制造商還以自己的品牌提供存儲陣列，稱為 AssuredSAN。此外，相同的技術被重新命名并集成到 Dell 等其他頂級公司的產品中（PowerVault MD4/ME5 系列）。

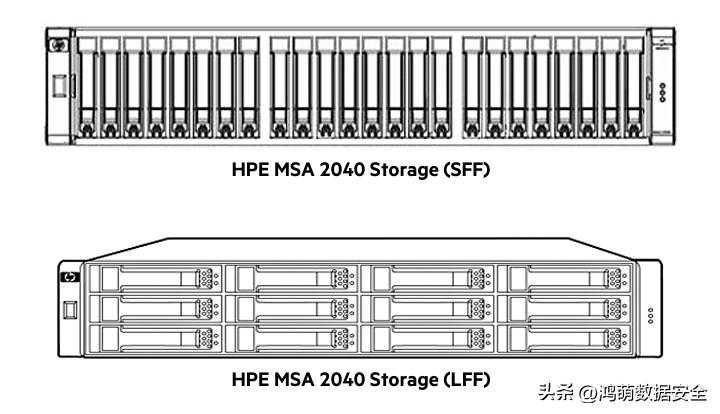

• MSA 2040 系列 – 2013 年左右發布的 MSA 型號。這一代陣列繼續構建在 DotHill 技術基礎之上，但在性能、效率和精簡配置、快照等功能方面帶來了相當大的改進。它還引入了結合固態硬盤和傳統 HDD 的混合系統，以提高生產力。

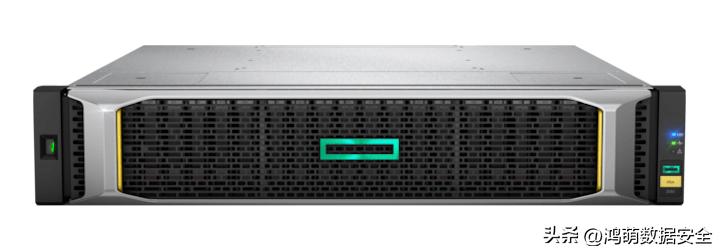

• MSA 2050/2052 系列 – MSA 型號自 2017 年左右開始提供。他們展示了性能、數據保護、可擴展性方面的進一步進步，并獲得了對高速接口（16/32 Gb 光纖通道和 10/25 Gb iSCSI）的支持。

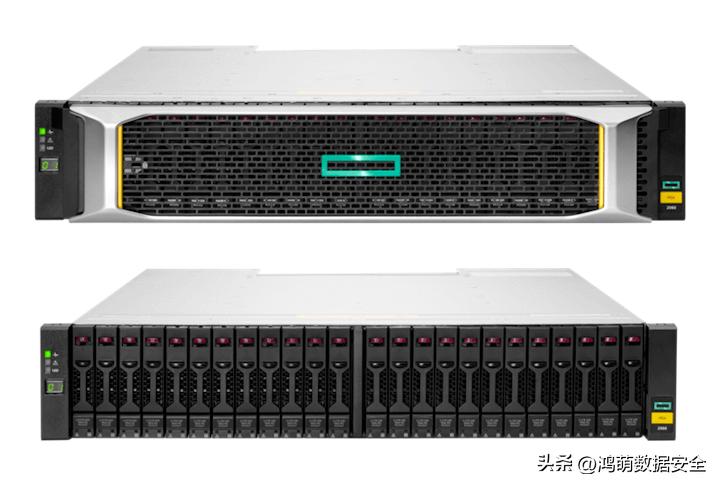

• MSA 2060 系列 – 2020 年代推出的最新一代 MSA 產品線。這些型號配備了許多高級功能。其中包括自動分層，它根據使用模式在不同存儲層（SSD 和 HDD）之間動態移動數據。MSA-DP+ （Data Protection Plus） 也在這一代產品中首次亮相，使 MSA 陣列更具彈性并加速存儲重建。

典型的 MSA 系統包括以下組件：HPE MSA 硬件、HPE MSA 固件、HPE MSA 軟件。

HPE MSA 硬件

大多數 MSA 型號都采用雙控制器配置，以確保系統的高可用性。每個 MSA 控制器都配備了各種端口，用于網絡連接和驅動器機箱。主機連接端口通常包括光纖通道、iSCSI 和 SAS 選項，而 SAS 端口用于插入驅動器機箱，也稱為磁盤架。

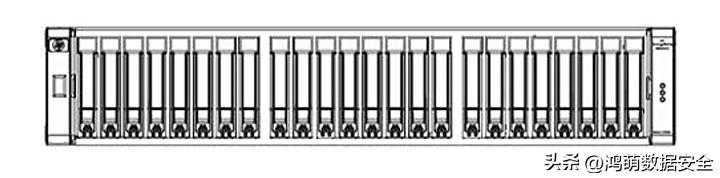

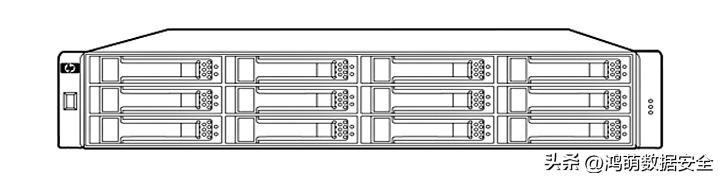

MSA SAN 支持多個磁盤架，必要時可以添加這些磁盤架，以增加系統的整體存儲容量。機柜設計為安裝在標準數據中心機架中，可能占用 2 個或 4 個機架單元。大型機箱最多可容納 12 個 3.5 英寸 SAS 硬盤驅動器或 SSD，而小型機箱可容納多達 24 個驅動器。

HPE MSA 固件

HPE MSA 中的固件通常存儲在控制器、驅動器機箱和存儲陣列的其他硬件部分中，并且可能會因 MSA 系統的代次和型號而有很大差異。值得注意的是，固件的更新也是模塊化的，這使得它們可以應用于特定組件而不會影響整個系統。

HPE MSA 軟件

HPE 提供一整套軟件工具、應用程序和實用程序，使管理員能夠管理、監控和優化 HPE MSA 存儲系統。該軟件包的主要組成部分包括：

存儲管理實用程序 （SMU） – 基于 Web 的圖形用戶界面，用于集中管理、配置和監控 HPE MSA 系統。它提供有關存儲陣列運行狀態的實時信息，收集性能指標并通知需要管理員注意的事件。

命令行界面 （CLI） – 一個基于文本的界面，用于高級配置和管理任務，而不是通過 GUI 提供的任務。

性能自動分層 （PAT） – 自動分層軟件，可跟蹤數據訪問模式并在高性能 （SSD） 和高容量 （HDD） 層之間移動數據，以優化其放置。

Remote Snap 軟件 – 用于災難恢復的快照和遠程復制軟件。它允許創建可用于備份和還原目的的卷的時間點快照。

HPE Smart SAN – 提供工具和向?qū)б院喕?SAN 管理的實用程序。它自動執行許多管理操作，從而減少了配置和維護 SAN 所需的時間和精力。

數據組織特性

與此類存儲一樣，HPE MSA 的數據組織相當復雜。

物理驅動器：在最低級別，HPE MSA 由提供原始存儲容量的物理磁盤驅動器（HDD 或/和 SSD）組成。該系統可以支持大量驅動器機箱 - 最多 10 個單元，具體取決于存儲型號和代次。

磁盤組：相同類型的物理驅動器（機械硬盤或 SSD）的集合組合在一起，以便為存儲池提供容量。出于數據保護的目的，使用指定的 RAID 方案組合驅動器。磁盤組支持的保護級別包括 RAID 1、RAID 5、RAID 6、RAID 10 和 MSA-DP+。如果選擇了 RAID 10，則組至少需要有兩個子組。最大驅動器數量將根據所選的 RAID 級別而變化：RAID 1 為 2 個驅動器，RAID 5、RAID 6 或 RAID 10 為 16 個驅動器，MSA-DP+ 為 16 個以上驅動器。

存儲池：合并磁盤組以創建卷的統一容器，稱為存儲池。單個池將包含至少 1 個磁盤組，最多包含 16 個磁盤組。

卷：卷充當在 MSA SAN 中存儲數據的主要單元，呈現給特定的服務器或主機。該系統可以支持傳統 （線性） 卷和虛擬卷。線性卷是直接在物理磁盤組上創建的，并且具有預先分配的固定存儲容量。相反，虛擬卷是存儲池的邏輯部分，可以分布在整個底層物理存儲中，并在寫入數據時消耗其中的資源。在這種情況下，邏輯塊會動態地映射到物理塊。

分層和緩存：某些 MSA SAN 型號提供分層和緩存功能，以最大限度地提高存儲性能。分層會根據使用模式調整數據的位置：經常訪問的數據將移動到性能較高的 SSD 層，其余數據將存儲在性能較低、容量較高的 HDD 層中。該系統還可以將 SSD 用作常見訪問數據的高速緩存。

快照：HPE MSA 系統提供快照功能，支持創建卷在特定時刻存在的精確副本，并將其進一步恢復到該精確狀態。拍攝快照時，僅復制元數據，然后僅將更改的數據塊寫入快照區域，從而允許它占用最少的存儲空間。

HPE MSA SAN 常見的數據丟失問題

盡管 HPE MSA SAN 具有恢復能力，但由于各種情況，它們?nèi)钥赡軙?huì)遇到數據丟失問題。

SAN 配置事故：對 SAN 配置的不當更改通常會破壞存儲可訪問性，在最壞的情況下，可能會導致數據損壞或丟失。

SAN 組件故障：SAN 基礎架構中的硬件組件（包括控制器、交換機、線纜等）的故障可能是由環境因素、制造缺陷甚至正常磨損引起的，并導致數據最終丟失或無法訪問。

單個或多個驅動器故障：根據 RAID 級別，系統可以容忍單個或兩個驅動器故障，但是，在成功完成重建之前，后續故障將導致數據立即丟失。

軟件故障：管理 SAN 的軟件中的意外崩潰可能會導致 RAID 陣列、卷或文件系統的邏輯結構損壞，從而導致數據丟失或訪問存儲信息的問題。

升級失敗：固件/軟件更新不準確引起的問題會使存儲系統不穩定，導致數據無法訪問、損壞或丟失，尤其是當升級影響關鍵存儲操作時。

人為錯誤：用戶或管理員執行的錯誤命令可能會導致文件、卷或配置被意外刪除，從而導致數據丟失。
